RTS-1389型全自动四探针测试系统

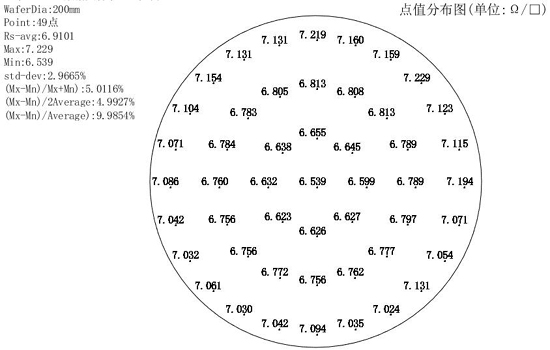

可对样品进行49点、81点、中心1点、中心10点、中心半径5点、中心边缘5点、中心半径边缘9点、直径扫描等测试;统计分析测试数据生成2D和3D的map图;
屏蔽测试,完全消除光对样品测试的影响,保证测量的准确性;
真空吸附防止全自动测试过程中样品移动对测试的影响;

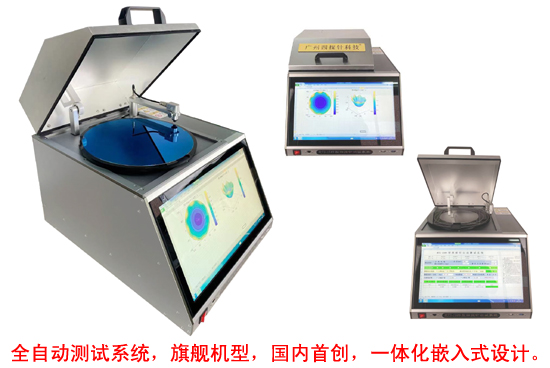

一体化嵌入式设计,触控电脑屏幕操作,手指点点就可以完成操作;


    RTS-1389型全自动四探针测试系统是运用四探针测量原理的多用途综合全自动测量设备。该设备按照单晶硅物理测试方法国家标准并参考美国 A.S.T.M 标准而设计的,专用于测试半导体材料电阻率及方块电阻(薄层电阻)的专用设备。通过全自动测试系统,对晶圆片进行电阻率和方块电阻分布的测量,绘制出等值线图后,从而直接观察到整个晶圆片的电阻率或方块电阻大小的分布。
    RTS-1389型全自动四探针测试系统通过采用四探针双位组合测量技术,将范德堡测量方法推广应用到直线四探针上。利用电流探针和电压探针的组合变换,进行两次电测量,其最后计算结果能自动消除由样品几何尺寸、边界效应以及探针不等距和机械游移等因素所引起的,对测量结果的不利影响。因而在测试过程中,在满足基本条件下可以不考虑探针间距、样品尺寸及探针在样品表面上的位置等因素。这种动态地对以上不利因素的自动修正,显著降低了其对测试结果的影响,从而提高了测量结果的准确度。

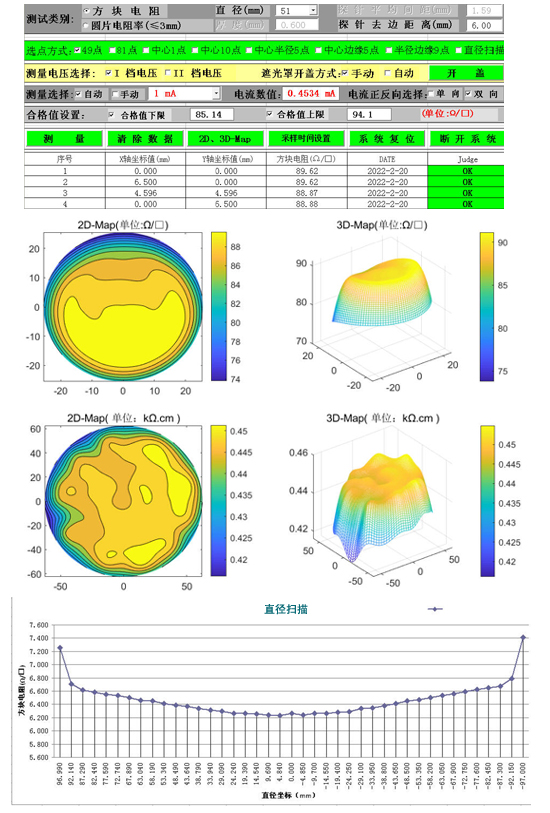

    RTS-1389型全自动四探针软件测试系统拥有友好操作测试界面,通过此测试程序辅助用户简便地进行各项测试操作,把采集到的测试数据进行数学分析,然后把测试数据以Excel表格,2D、3D等数值图直观地记录、显示出来。方便用户对数据进行各种数据分析,用户可对采集到的数据在电脑中保存或者打印以备日后参考和查看,


技 术 指 标
 测量范围
 电阻率:10-5~105 Ω.cm;
 方块电阻:10-4~106 Ω/□;
可测晶片尺寸
 2英寸~12英寸;(太阳能电池片≤210mm*210mm)
恒流源
 电流量程分为1μA、10μA、100μA、1mA、10mA、100mA六档
采样电压范围
 量程:000.00~199.99mV;(低阻扩展时,量程:00.000~19.999mV)
 分辨力:10μV;(低阻扩展时,分辨力:1μV)
 输入阻抗:>1000MΩ;
 精度:±0.1%;
四探针探头基本指标
 间距:1±0.01mm;
 针间绝缘电阻:≥1000MΩ;
 机械游移率:≤0.3%;
 探针:碳化钨或高速钢Ф0.5mm;
 探针压力:5~16 牛顿(总力);
模拟电阻测量相对误差
 0.01Ω、0.1Ω、1Ω、10Ω、100Ω、1000Ω、10000Ω≤0.2%
整机测量最大相对误差
(用硅标样片:0.003-500Ω.cm 测试)≤±3%  (23℃)
重复性
 ≤±0.5%
最小去边距离
 3mm
自动测试选点方式
 49点、81点、中心1点、中心10点、中心半径5点、中心边缘5点、中心半径边缘9点、直径扫描。
测试数据处理
 以Excel格式文件表格记录测试数据,并生成2D、3D的 map图。用户可对采集的数据在Excel中进行进一步的各种数据统计分析。
屏蔽和吸附测试
 对样品进行屏蔽和真空吸附测试,完全消除光和全自动测试过程中样品移动对样品测试的影响,保证测量的准确性。
外形尺寸
 580mm×475mm×450mm(深×宽×高)
标准使用环境
 温度:23±2℃;
 相对湿度:≤65%;
 无高频干扰;
